주택 신축 부지 오수맨홀 신설
기존 오수맨홀이 없던 부지에 원형 콘크리트 맨홀 틀을 신규로 매설하고 뚜껑 2기를 설치해 오수 배관 점검구를 새로 만든 사례입니다.
| 지역 | 경기권 주택 신축 현장 |
|---|---|
| 현장 유형 | 신축 주택 부지 내 오수 배관 연결부 |
| 작업 내용 | 오수맨홀 신설(원형 콘크리트 맨홀 매설 + 뚜껑 설치) |
| 소요시간 | 당일 방문, 작업 약 2~3시간 |
상황
오수 배관은 있지만 점검·청소를 위한 맨홀 구조물이 없어 배관 막힘이 생기면 확인할 방법이 없다는 문의로 시작된 현장입니다. 오수맨홀은 배관이 꺾이는 지점이나 합류 지점에 설치해야 추후 막힘·역류가 생겼을 때 뚜껑만 열어 바로 확인할 수 있는데, 이 지점이 비어 있으면 문제가 생길 때마다 바닥을 다시 파야 하는 상황이 반복됩니다. 신축이나 증축 과정에서 배관 공사는 먼저 진행되고 맨홀 설치가 후순위로 밀리는 경우가 종종 있는데, 이번 현장도 배관 자체는 이미 매설돼 있고 맨홀만 비어 있는 상태였습니다.
진단
먼저 배관 도면과 실제 매설 위치를 대조해 오수가 합류하는 정확한 지점 두 곳을 확인했습니다. 배관이 방향을 바꾸는 지점과 합류 지점 각각에 맨홀을 두지 않으면 한쪽에서만 점검이 가능해 나머지 구간은 여전히 확인이 어려운데, 이번 현장은 두 지점 모두에 맨홀을 설치해야 향후 유지관리가 수월하다고 판단해 뚜껑 2기 규모로 계획했습니다.
조치

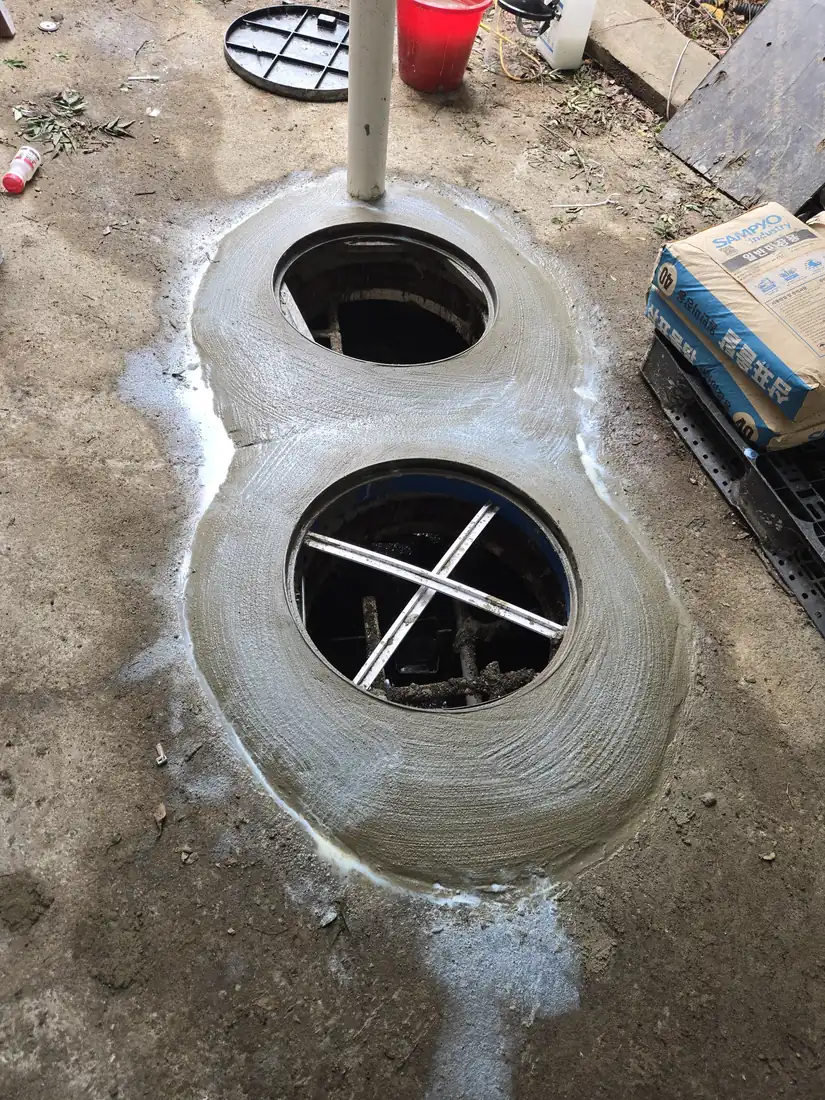

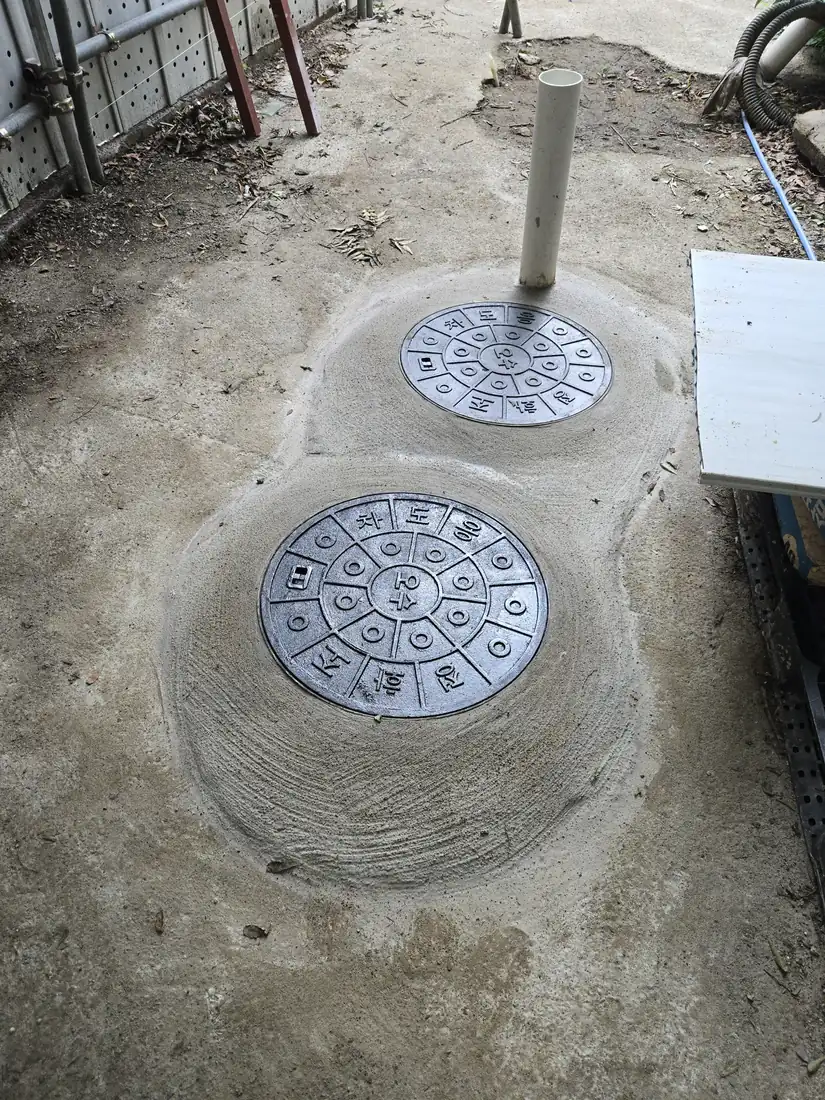

배관 합류 위치를 확인한 뒤 원형 콘크리트 맨홀 틀을 배관 심도에 맞춰 수평으로 매설했습니다. 틀 높이가 배관 경사와 맞지 않으면 오수가 정체되거나 역으로 흐를 수 있어, 콘크리트 틀을 앉히는 단계에서 수평·심도를 반복 확인하며 고정했습니다. 틀이 안정된 뒤 규격에 맞는 뚜껑 2기를 올려 마감했고, 주변 지반을 다져 뚜껑 주변이 꺼지지 않도록 정리했습니다. 두 맨홀 사이 배관 경사도 함께 점검해 오수가 한쪽으로 원활히 흐르는지 확인했습니다.
결과 요약
오수 배관 합류부에 점검이 가능한 맨홀 구조물이 새로 생기면서, 이후 막힘이나 역류가 발생해도 바닥을 다시 파지 않고 뚜껑만 열어 확인할 수 있게 됐습니다. 신축이나 증축 시 오수맨홀 위치를 처음부터 배관 합류점에 맞춰 계획해 두면 이후 유지관리 비용을 크게 줄일 수 있습니다. 콘크리트 틀 매설부터 뚜껑 설치, 지반 정리까지 당일 작업으로 마무리됐습니다.
신축·증축 시 확인 포인트
오수 배관 공사만 먼저 진행하고 맨홀 설치를 미루면 나중에 바닥을 다시 뜯어야 하는 경우가 많습니다. 배관이 꺾이는 지점, 두 개 이상의 배관이 합류하는 지점에는 처음부터 맨홀을 계획해 두시는 것이 좋고, 맨홀 간격이 너무 멀면 청소 도구가 닿지 않을 수 있으니 시공 전 배관 도면 단계에서부터 맨홀 위치를 함께 검토하시길 권해드립니다.
콘크리트 틀 매설 시 놓치기 쉬운 부분
원형 콘크리트 맨홀 틀은 단순히 배관 위에 얹어 놓는 구조물이 아니라, 배관 경사와 심도를 그대로 반영해 수평을 맞춰야 하는 구조물입니다. 틀이 배관보다 조금만 낮거나 높게 앉으면 오수가 고이거나 역류하는 원인이 되기 때문에, 저희는 틀을 앉히기 전 배관 상단 높이를 여러 번 측정해 콘크리트 타설 위치를 확정합니다. 또한 두 개 이상의 맨홀을 함께 설치할 때는 맨홀 사이 배관 경사가 일정하게 이어지는지도 함께 확인해야 하는데, 이번 현장은 두 지점의 높이 차를 미리 계산해 오수가 한쪽으로 자연스럽게 흐르도록 시공했습니다. 마감 단계에서 주변 지반을 충분히 다지지 않으면 시간이 지나며 뚜껑 둘레가 꺼져 턱이 생기는 경우가 많아, 다짐 작업에도 신경을 써서 마무리했습니다.
비용대는 어떻게 정해지나요
오수맨홀 신설은 매설 심도, 콘크리트 틀 규격, 설치 개수에 따라 비용이 달라집니다. 이번처럼 얕은 심도에 뚜껑 2기 규모로 신설하는 경우 통상 40만~80만원대 수준에서 진행되는 경우가 많고, 매설 심도가 깊거나 배관 경사 조정이 함께 필요하면 그 이상으로 올라갈 수 있습니다. 정확한 금액은 배관 위치와 심도를 확인한 뒤 현장에서 안내해 드립니다.
이 시공사례, 자주 묻는 질문
오수맨홀 신설(원형 콘크리트 맨홀 매설 + 뚜껑 설치), 비용은 어느 정도인가요?
현장 규격과 손상 범위에 따라 달라지며, 이번 사례와 같은 작업은 본문의 비용대 안내를 참고하시면 됩니다. 정확한 금액은 사진 확인 또는 현장 실측 후 안내해 드립니다.
경기권 주택 신축 현장에서도 당일 방문 되나요?
네, 서울·인천·경기 전지역 당일 방문이 원칙이며 이번 현장도 문자 상담 후 당일 방문으로 진행됐습니다. 접수 순서와 지역에 따라 방문 시간은 문자로 안내해 드립니다.
이 사례와 비슷한 상황인지 사진으로 먼저 확인할 수 있나요?
네, 맨홀 전체 사진과 파손 부위 확대 사진 각 1장을 문자로 보내주시면 이번 사례와 비교해 작업 범위와 비용대를 먼저 안내해 드립니다.
당일 방문, 작업 약 2~3시간보다 오래 걸리는 경우도 있나요?
네, 프레임까지 손상됐거나 여러 지점을 함께 점검하는 경우 작업 시간이 늘어날 수 있습니다. 정확한 소요시간은 현장 실측 후 안내해 드리며, 사전에 사진을 보내주시면 대략적인 범위를 먼저 안내해 드립니다.
맨홀 없이 배관만 매설된 경우 나중에 막힘이 생기면 결국 바닥을 다시 뜯어야 합니다. 신축·증축 단계에서 합류 지점에 맨홀을 함께 계획하시길 권해드립니다. — 쌤집수리 김성근
